Шинопровод для монорельсовой тали
Подбираем и поставляем шинопроводы для питания монорельсовых талей, подвесных электрических талей и другого подвижного оборудования, которое перемещается по монорельсовому пути.
Шинопровод устанавливается вдоль балки или трассы перемещения тали и обеспечивает стабильную подачу электроэнергии через токосъёмник. Такое решение позволяет отказаться от провисающих кабелей, снизить риск их повреждения и сделать линию питания более аккуратной и удобной в обслуживании.
Компания ВЕСТОНН помогает подобрать комплект под конкретный объект: шинопровод, токосъёмники, подвесы, крепления, ввод питания, соединители, торцевые заглушки и дополнительные элементы линии.
Система питания тали по монорельсовому пути
Монорельсовая таль перемещается вдоль балки или подвесного пути, поэтому для её работы требуется надежная система подачи электроэнергии на всей длине перемещения. Шинопровод монтируется параллельно монорельсовому пути и передает питание на таль через токосъёмник.
В отличие от кабельных подвесов, шинопроводная линия не образует провисающих петель, не мешает движению тали и снижает риск механического повреждения кабеля. Это особенно важно на участках, где таль часто перемещается, работает в ограниченном пространстве или используется в производственном цикле.
Через шинопровод может подаваться питание на электродвигатель подъема, механизм передвижения тали, управление и другие потребители. Система подбирается по длине монорельсового пути, токовой нагрузке, количеству фаз, условиям эксплуатации и способу крепления.
Подходящая продукция для талей
Для монорельсовых талей подбираем компактные троллейные и монотроллейные шинопроводы, токосъёмники, крепления и элементы питания под длину пути, токовую нагрузку и условия эксплуатации.
Троллейный шинопровод для тали
Гибкий шинопровод для тали
Как подобрать шинопровод для монорельсовой тали
Подбор шинопровода для монорельсовой тали выполняется по параметрам тали, длине пути и условиям эксплуатации. Важно учитывать не только рабочий ток, но и способ перемещения, конструкцию монорельса, наличие поворотов, количество подвижных потребителей и схему подключения.
Основные параметры подбора:
1. Длина монорельсового пути. От длины трассы зависит количество секций шинопровода, соединителей, креплений и точек подвеса.
2. Токовая нагрузка. Шинопровод подбирается по мощности электродвигателя подъема, механизма передвижения и дополнительных потребителей.
3. Количество фаз и полюсов. Для питания тали подбирается нужное количество токоведущих линий, включая фазные проводники, нулевой проводник и заземление при необходимости.

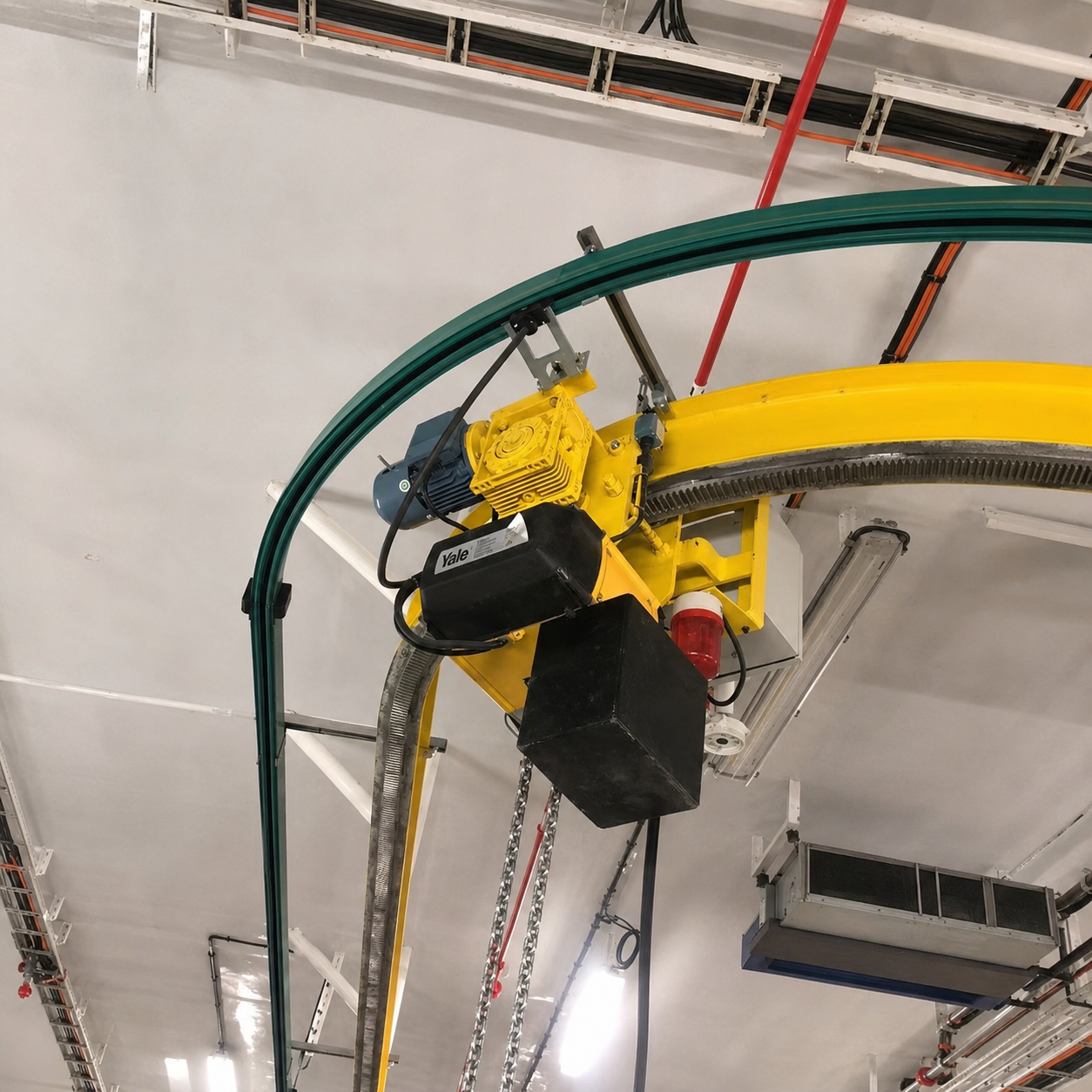

4. Тип трассы. Для прямых путей, поворотных участков и радиусных линий могут использоваться разные типы шинопровода и креплений.
5. Условия эксплуатации. Для пыльных, влажных, холодных, горячих или уличных участков подбирается соответствующий вариант изоляции и комплектующих.
6. Способ крепления. Шинопровод может крепиться к балке, подвесным кронштейнам, металлоконструкциям или дополнительным опорам вдоль монорельсового пути.
Для расчета комплекта желательно передать длину пути, мощность тали, тип балки, количество фаз, условия эксплуатации и фото места монтажа.
