Шинопровод для тележек
Подбираем и поставляем шинопроводы для питания рельсовых, передаточных, транспортных и технологических тележек. Система подбирается с учетом длины пути, токовой нагрузки, режима работы, способа перемещения и условий эксплуатации объекта.
Шинопровод устанавливается вдоль траектории движения тележки и обеспечивает стабильную подачу электроэнергии через токосъёмник. Такое решение позволяет отказаться от провисающих кабелей, снизить риск их повреждения и сделать линию питания более безопасной и удобной в обслуживании.
Компания ВЕСТОНН помогает подобрать комплект под конкретный объект: шинопровод, токосъёмники, крепления, ввод питания, соединители, торцевые заглушки, компенсаторы и дополнительные элементы линии.

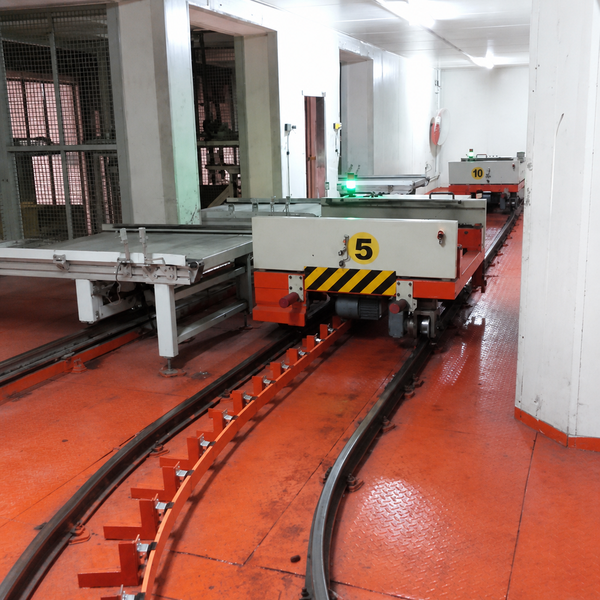

Система питания подвижной тележки по пути движения
Подвижная тележка перемещается по заданной траектории: рельсовому пути, направляющим, производственной линии или технологическому участку. Для стабильной работы оборудования необходимо организовать безопасную подачу электроэнергии вдоль всего пути движения.
Шинопровод монтируется параллельно траектории перемещения тележки. Токосъёмник движется вместе с оборудованием и передает питание на электропривод, систему управления, привод передвижения, подъемные механизмы или другое установленное оборудование.
В отличие от гибкого кабеля, шинопроводная линия не образует провисающих петель, не мешает движению тележки и снижает риск механического повреждения кабеля. Это особенно важно на производственных участках, где тележка регулярно перемещается между рабочими зонами, станками, складскими местами или технологическими постами.
Подходящая продукция для передаточных тележек
Для тележек подбираем шинопровод и комплектующие под длину пути, токовую нагрузку, тип тележки, условия эксплуатации и способ крепления линии питания.
Контактный шинопровод
Гибкий шинопровод
Закрытый троллейный шинопровод
Как подобрать шинопровод для тележки
Подбор шинопровода для тележки выполняется по параметрам оборудования и условиям объекта. Важно учитывать не только токовую нагрузку, но и длину пути движения, режим работы, способ крепления линии и тип токосъёма.
Основные параметры подбора:
1. Длина пути движения. От длины трассы зависит количество секций шинопровода, соединителей, креплений, вводов питания и необходимость компенсационных элементов.
2. Токовая нагрузка. Шинопровод подбирается по мощности электроприводов, системы управления, подъемных механизмов и дополнительного оборудования на тележке.
3. Тип тележки. Для рельсовых, передаточных, транспортных, технологических и складских тележек могут отличаться схема питания, способ крепления шинопровода и тип токосъёмника.
4. Условия эксплуатации. Для цехов, складов, открытых площадок, влажных, пыльных или холодных зон подбирается соответствующий тип шинопровода и изоляции.
5. Скорость и частота перемещения. При интенсивной работе тележки важно правильно подобрать тип шинопровода, чтобы обеспечить стабильный контакт при движении. Для более высоких скоростей используется контактный шинопровод серии U12.
6. Точки питания. Ввод питания может быть выполнен с торца линии или в промежуточной точке, в зависимости от длины трассы и схемы электроснабжения.
7. Способ крепления. Шинопровод может крепиться к металлоконструкциям, стойкам, в специальный бетонный лоток, отдельной несущей линии или вдоль рельсового пути.
Для точного расчета комплекта желательно передать длину пути, мощность оборудования, тип тележки, количество фаз, условия эксплуатации и фото места монтажа.
