Примеры работ

Мы помогаем нашим клиентам с подбором систем шинопроводов, которые точно подойдут для решения их задач. Все проекты, разрабатываемые нами, индивидуальны и рассчитываются по заданным параметрам — таким, как скорость передвижения подключенных устройств, режим работы оборудования, требуемое количество проводников, длина трассы и т.п. (полный перечень параметров вы можете найти в разделе Документация).
Кроме расчета проекта и поставки комплектующих по нему,  мы осуществляем доставку, монтаж шинопроводов на объекте клиента, и их ремонт в случае необходимости.

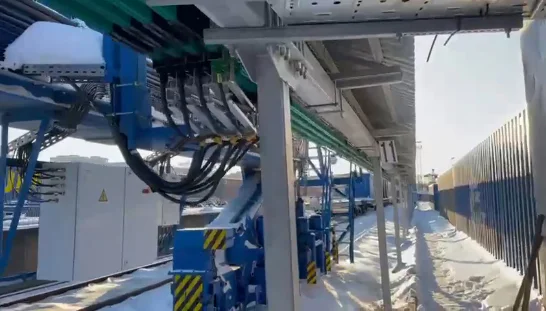

Монотролейный шинопровод с изолированными секциями с жилой из алюминия на 800 Ампер в уличном исполнении

С момента расчета проекта доставка 1,5 месяца , установка силами монтажников подрядной организации 10 дней.

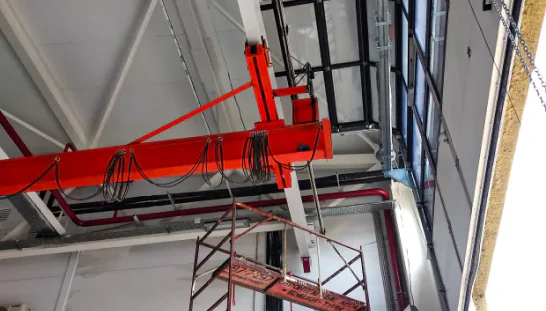

Система троллейного шинопровода для конвейерного завода

Для одного из наших клиентов, конвейерного завода в г. Санкт-Петербург, мы разработали систему троллейного шинопровода HFP56-4 для использования в нескольких цехах для однобалочных мостовых кранов. Номинальный ток 100А, трасса прямолинейная, без закругленных участков.

HFP56-4 — это самая распространенная модель троллейного шинопровода, имеет 4 медных жилы в корпусе ПВХ. HFP56 — токоподводящая система закрытого типа, с движущимся токосъемником. Выполнена в соответствии российскими стандартами безопасности, обеспечивает максимальную защиту от поражения электрическим током, быстрый монтаж и надёжные рабочие характеристики. Секции поставляются в сборе с медными полосами проводника в изолированном корпусе для последовательной сборки. Электрические соединения проводников осуществляются медными пластинами. Место соединения закрывается пластиковыми защитными накладками.

По предоставленным клиентом данным мы рассчитали необходимое количество секций (подошли стандартные длиной 4 м), крепежных элементов, концевых и стыковых подводов питания и других комплектующих. Постоянное наличие на складе основного ассортимента позволило осуществить доставку в короткие сроки. Кроме этого, наши специалисты осуществили монтаж и запуск системы на объекте. Клиенту были переданы рекомендации по обслуживанию системы: рекомендуется каждые 3-12 месяцев (в зависимости от частоты использования и расстояния перемещения) проверять угольные щетки и механические компоненты на предмет износа и при необходимости заменять их.

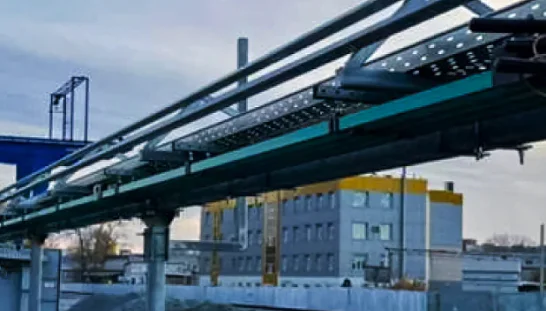

Система монотроллейного шинопровода для уличного условия эксплуатации

На фотографии изображена установленная линия монотроллейного шинопровода производства KOMAY. Задачей данного проекта было продлить действующую линию производства Conductix Wampler. Наш шинопровод полностью подошел в качестве продолжения линии длиной пути 262 метра. В данном проекте использовалась модель монотроллейного шинопровода JDC WD-32 в алюминиевом исполнении. Данный шинопровод используется в качестве токопроводящей системы козлового крана для разгрузки груза с жд вагонов. Особенностью данного проекта явились погодные условия эксплуатации до -50 градусов. Комплектация шинопровода была изготовлена на заказ в соответсвии с климатическими условиями заказчика.

Низковольтный шинопровод для склада

Для обеспечения работы высотной складской системы мы разработали систему бесшовного контактного шинопровода KM.

Бесшовный шинопровод поставляется как обычный кабель в рулоне кабельного барабана. При установке шинопровод разматывается по всей длине линии, крепится кронштейнами и натягивается специальными зажимами с обеих сторон линии. Возможна горизонтальная и вертикальная установка, в данном случае мы использовали вертикальную.

Благодаря особенностям своей конструкции, такая система очень проста в проектировании и монтаже: проводник может быть длиной до 100 метров без каких-либо стыков и соединений. Шинопровод KM выпускается в трех типах — 3-, 4-, 6-полюсной. Для нашего клиента мы использовали 4-полюсной.

Монтаж клиент осуществлял своими силами по нашим инструкциям.
