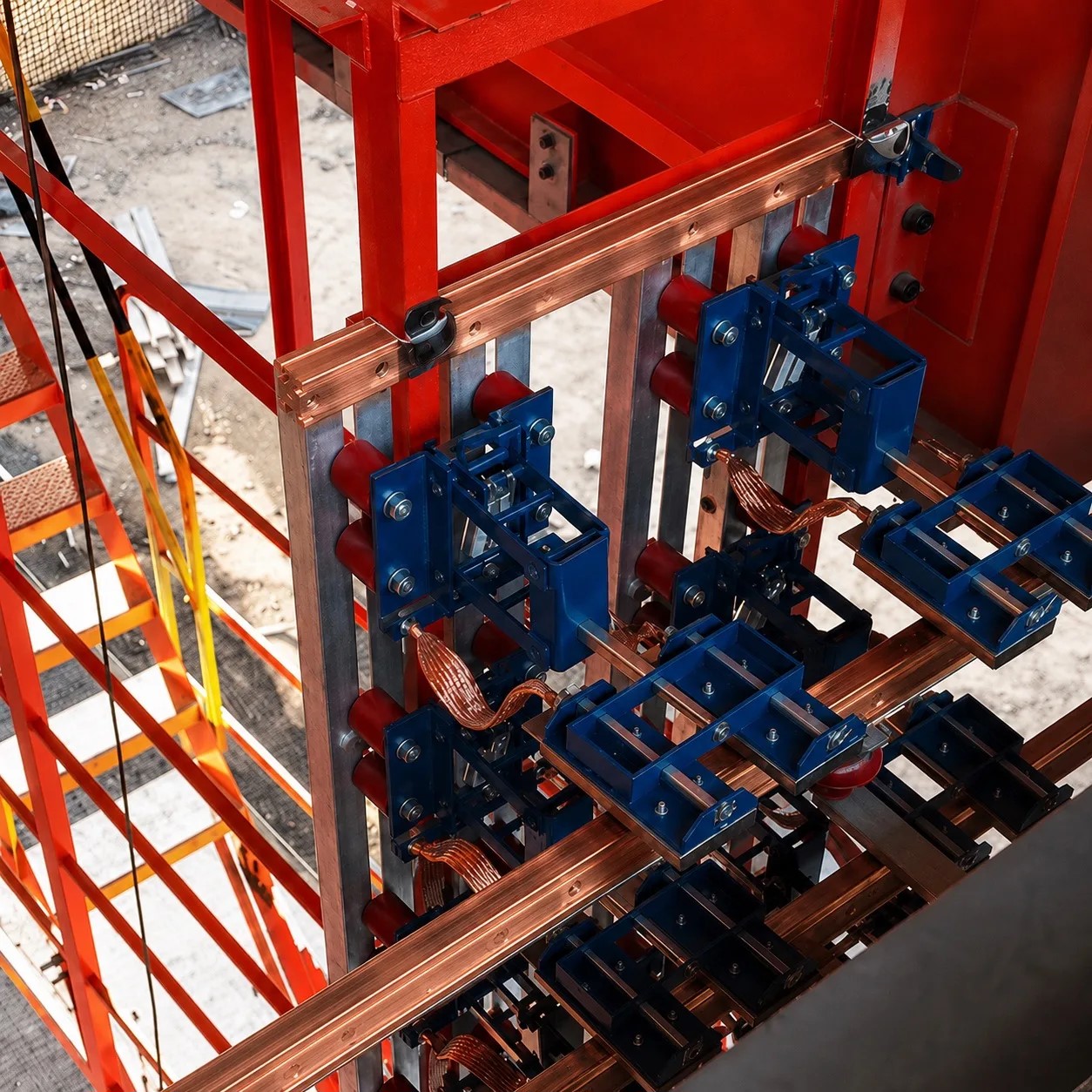

Открытый троллейный шинопровод KMC представляет собой сплошной медный токопроводящий рельс, предназначенный для электроснабжения мощных мостовых и козловых кранов, перегрузочного оборудования, производственных тележек и других подвижных механизмов с высокой потребляемой мощностью.

Цельномедная конструкция обеспечивает высокую электропроводность, низкое сопротивление и стабильную передачу тока. Шинопровод KMC рекомендуется для тяжёлых условий эксплуатации, высоких токовых нагрузок и объектов с повышенной влажностью.

Варианты открытого шинопровода KMC

Серия KMC выпускается с поперечным сечением медного проводника от 400 до 1200 мм². В зависимости от исполнения допустимая токовая нагрузка при продолжительном режиме работы составляет от 1080 до 2360 А.

• KMC35/400 — до 1080 А;
• KMC45/500 — до 1210 А;
• KMC45/600 — до 1370 А;
• KMC45/800 — до 1580 А;
• KMC60/1000 — до 2000 А;
• KMC60/1200 — до 2360 А.

Преимущества шинопровода KMC

• высокая электропроводность сплошного медного профиля;
• токовая нагрузка до 2360 А;
• низкое электрическое сопротивление;
• стабильный токосъём при интенсивной эксплуатации;
• устойчивость к повышенной влажности;
• рабочая температура от −40 до +200 °C;
• возможность применения на длинных крановых трассах;
• возможность изготовления прямых и изогнутых участков.

Технические характеристики

• материал проводника — сплошная медь;
• сечение проводника — от 400 до 1200 мм²;
• допустимый ток — от 1080 до 2360 А;
• напряжение — до 690 В;
• стандартная длина секции — 7 м;
• расстояние между опорами на прямом участке — до 2,5 м;
• рабочая температура — от −40 до +200 °C;
• подходящие токосъёмники — KMGSV 2, KMGSV 4 и KMGSV 8.

Область применения

Сплошной медный шинопровод KMC применяется на металлургических предприятиях, в литейных и прокатных цехах, портовых перегрузочных комплексах, судостроении, цементной промышленности и на других объектах с тяжёлыми условиями эксплуатации и высокой токовой нагрузкой.

Комплектация системы

В состав системы могут входить сплошные медные рельсы, токосъёмники, изоляторы, держатели, рельсовые опоры, жёсткие соединители, подающие зажимы, температурные компенсаторы и изолирующие секции.

Компания «ВЕСТОНН» выполняет подбор шинопровода KMC по рабочему току, длине трассы, режиму эксплуатации и условиям окружающей среды.
