Открытый троллейный шинопровод KMHA50 представляет собой токопроводящую систему на основе полого алюминиевого профиля с защитной контактной пластиной из нержавеющей стали. Шинопровод предназначен для электроснабжения мостовых и козловых кранов, кран-балок, перегрузочного оборудования, производственных тележек и других подвижных промышленных механизмов.

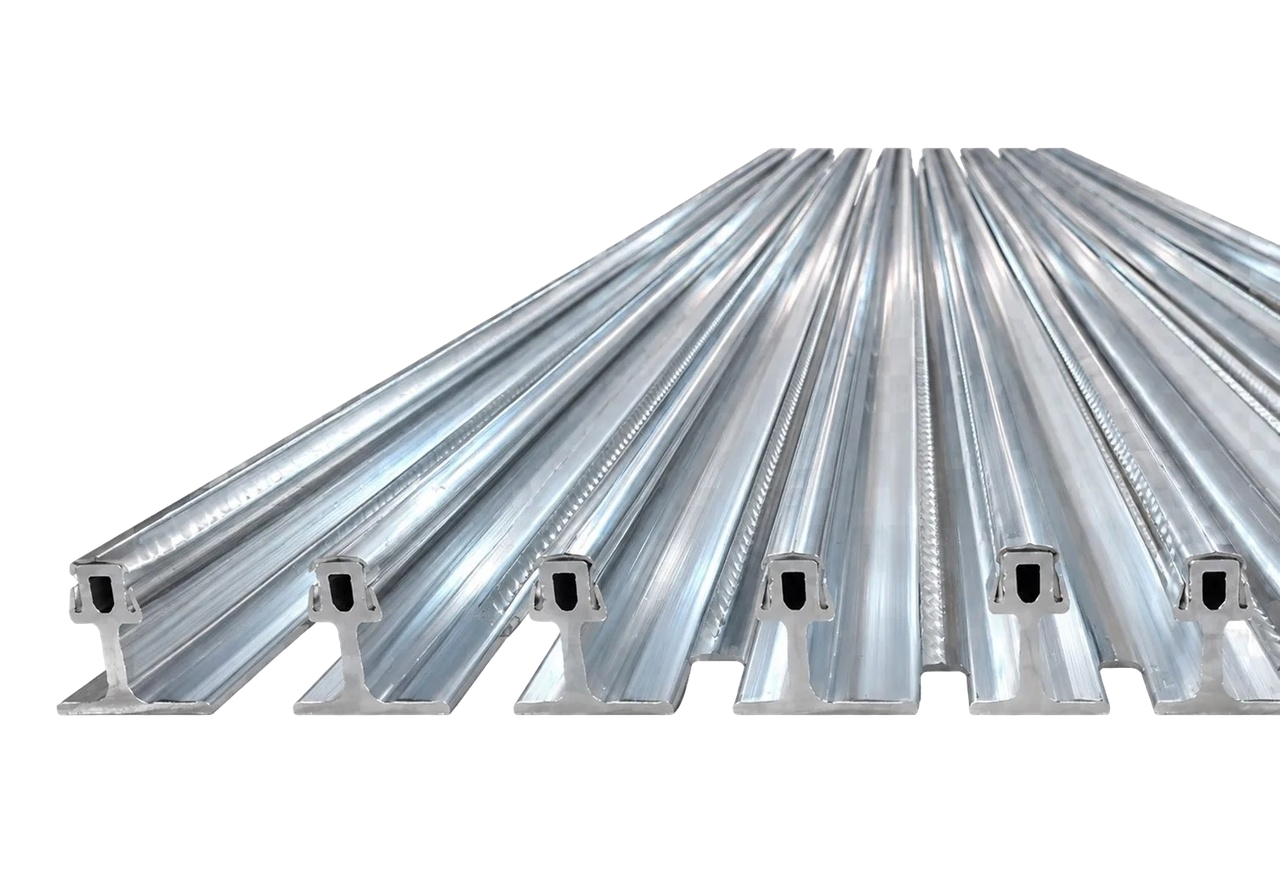

Основной токопроводящий профиль изготовлен из алюминия, благодаря чему рельс имеет небольшую массу и высокую электропроводность. Рабочая поверхность защищена пластиной из нержавеющей стали, которая воспринимает механическую нагрузку от токосъёмника и защищает алюминиевый профиль от истирания, задиров и повреждений.

Конструкция шинопровода KMHA50

Рельс KMHA50 состоит из полого алюминиевого токопроводящего профиля и установленной на контактной поверхности износостойкой накладки из нержавеющей стали. Такая конструкция позволяет объединить высокую проводимость алюминия с механической прочностью и износостойкостью нержавеющей стали.

Защитная пластина принимает непосредственный контакт токосъёмных щёток и предотвращает повреждение мягкой алюминиевой поверхности при интенсивном движении оборудования.

Преимущества шинопровода KMHA50

• небольшая масса алюминиевого токопроводящего профиля;
• снижение нагрузки на опорные металлоконструкции;
• защита контактной поверхности от механического износа;
• повышенная устойчивость к истиранию и образованию задиров;
• устойчивость контактной пластины к влаге и коррозии;
• стабильное движение токосъёмника по всей длине трассы;
• допустимая токовая нагрузка до 1400 А в зависимости от исполнения;
• возможность применения внутри помещений и на открытом воздухе;
• удобство монтажа на протяжённых крановых трассах.

Технические характеристики

• тип — KMHA50;
• материал токопроводящего профиля — алюминий;
• конструкция профиля — полая;
• материал контактной поверхности — нержавеющая сталь;
• ширина основания профиля — 50 мм;
• допустимый ток — до 1400 А в зависимости от сечения;
• рабочее напряжение — до 690 В;
• стандартная длина секции — 6 м;

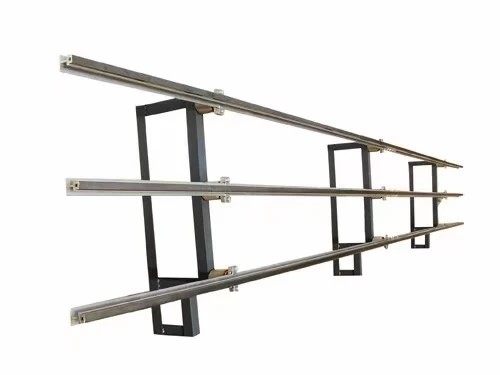

• расстояние между опорами — до 2,5 м;
• рабочая температура — от −40 до +150 °C;
• подходящие токосъёмники — KMGSV 2, KMGSV 4 и KMGSV 8.

Область применения

Открытый шинопровод KMHA50 используется для питания мостовых и козловых кранов, кран-балок, портальных перегрузчиков, производственных тележек, монорельсовых систем и другого подвижного оборудования.

Система особенно эффективна на объектах, где необходимо снизить массу токопроводящей линии и одновременно обеспечить высокую износостойкость контактной поверхности.

Применение на улице

Алюминиевый профиль и контактная пластина из нержавеющей стали позволяют использовать шинопровод KMHA50 на открытых площадках. При наружной установке рекомендуется предусматривать защиту соединений, соответствующие изоляторы и систему противообледенения.

Комплектация системы

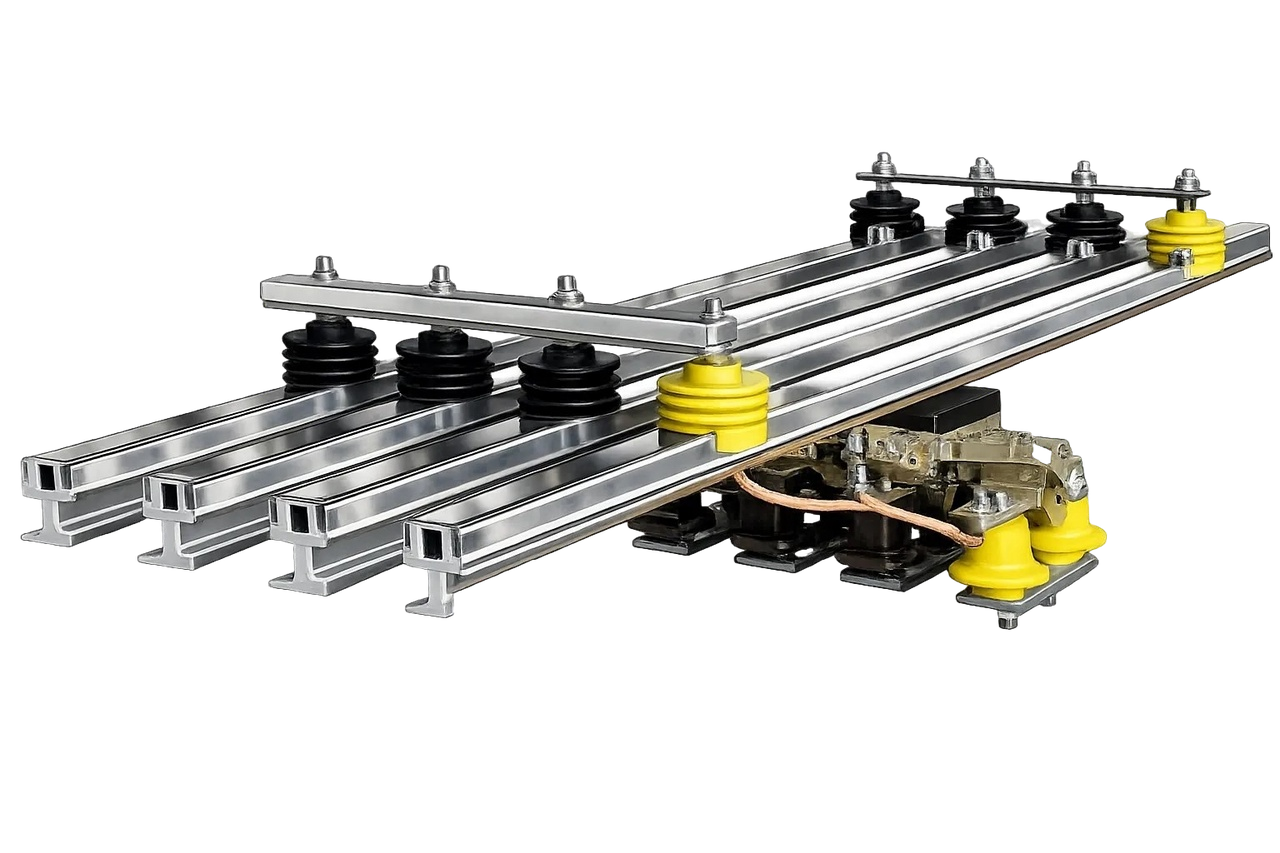

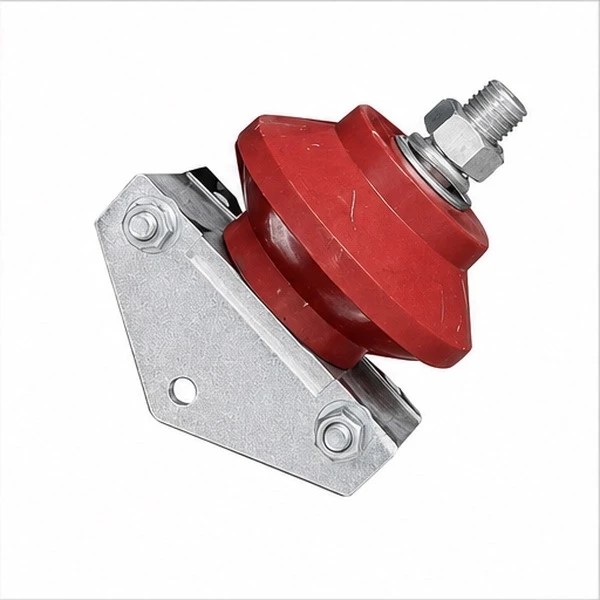

В состав системы могут входить алюминиевые токопроводящие рельсы с нержавеющей контактной пластиной, токосъёмники, изоляторы, держатели рельса, соединители, подающие зажимы, установочные зажимы, температурные компенсаторы и изолирующие секции.

Компания «ВЕСТОНН» выполняет подбор открытого шинопровода KMHA50 по рабочему току, мощности оборудования, длине трассы и условиям эксплуатации.
